شیر اطمینان مخزن هوای فشرده چیست؟

مخزن هوای فشرده یکی از اجزای مهم سیستم‌های تولید و توزیع هوای فشرده در صنایع مختلف است. این مخزن وظیفه دارد هوای تولیدشده توسط کمپرسور را ذخیره کند، نوسانات فشار را کاهش دهد و در زمان افزایش مصرف، هوای موردنیاز شبکه را تأمین کند. با توجه به اینکه هوای ذخیره‌شده تحت فشار قرار دارد، رعایت الزامات ایمنی در طراحی، نصب و بهره‌برداری از مخزن اهمیت زیادی دارد.

یکی از مهم‌ترین تجهیزات حفاظتی در این سیستم، شیر اطمینان مخزن هوای فشرده است. این شیر در شرایطی که فشار داخلی مخزن از محدوده مجاز فراتر رود، به‌عنوان یک مسیر تخلیه عمل می‌کند و از ادامه افزایش فشار جلوگیری می‌کند. استانداردهای مربوط به تجهیزات تحت فشار نیز برای حفاظت در برابر فشار بیش از حد، الزامات مشخصی در نظر گرفته‌اند. برای نمونه، ASME BPVC Section XIII به الزامات حفاظت در برابر فشار بیش از حد و طراحی، نصب، آزمایش و علامت‌گذاری تجهیزات کاهش فشار می‌پردازد.

بنابراین شیر اطمینان را نباید یک قطعه جانبی ساده در نظر گرفت. این تجهیز بخشی از سیستم ایمنی مخزن است و انتخاب، نصب و نگهداری صحیح آن می‌تواند در جلوگیری از شرایط خطرناک ناشی از افزایش فشار نقش مهمی داشته باشد.

شیر اطمینان مخزن هوای فشرده چیست؟

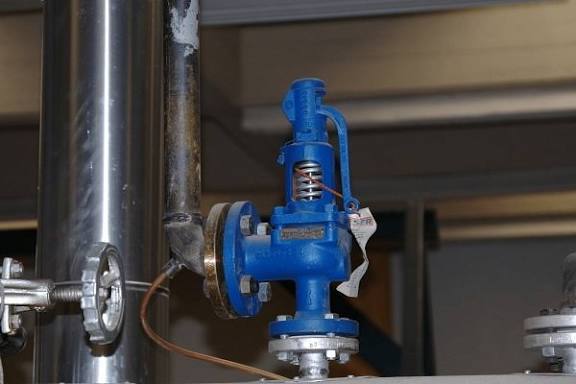

شیر اطمینان یا Safety Valve یک وسیله حفاظتی است که برای جلوگیری از افزایش بیش از حد فشار در تجهیزات تحت فشار استفاده می‌شود. این شیر در حالت عادی بسته است و زمانی که فشار به مقدار تنظیم‌شده برسد، مکانیزم آن فعال شده و امکان خروج سیال یا هوای فشرده را فراهم می‌کند. در شیر اطمینان مخزن هوای فشرده، سیال موردنظر همان هوای فشرده داخل مخزن است. اگر به هر دلیلی فشار از محدوده طراحی بالاتر رود، شیر باید بتواند مقدار مناسبی از هوا را تخلیه کند تا فشار در محدوده ایمن قرار گیرد. نکته مهم این است که شیر اطمینان با شیر تخلیه معمولی یکسان نیست. شیر تخلیه برای خارج کردن آب و میعانات جمع‌شده در مخزن استفاده می‌شود، در حالی که شیر اطمینان وظیفه حفاظت در برابر فشار بیش از حد را بر عهده دارد.

چرا مخزن هوای فشرده به شیر اطمینان نیاز دارد؟

هوای فشرده انرژی زیادی در خود ذخیره می‌کند و هرچه فشار و حجم مخزن بیشتر باشد، اهمیت کنترل شرایط ایمنی نیز افزایش پیدا می‌کند. اگر فشار داخلی از مقدار مجاز بالاتر برود، بدنه و اجزای مخزن تحت تنش بیشتری قرار می‌گیرند. شیر اطمینان در چنین شرایطی یک لایه حفاظتی مهم ایجاد می‌کند. مقررات OSHA برای Air Receiverها نیز استفاده از شیرهای ایمنی فنردار را پیش‌بینی کرده و در استاندارد 29 CFR 1910.169 به الزامات مربوط به مخازن هوای فشرده پرداخته است.

به همین دلیل هنگام طراحی یک سیستم هوای فشرده، توجه به شیر اطمینان باید هم‌زمان با انتخاب مخزن، کمپرسور و سایر تجهیزات ایمنی انجام شود.

شیر اطمینان چگونه کار می‌کند؟

مکانیزم عملکرد شیر اطمینان بر اساس فشار سیال و نیروی تنظیم‌شده روی مکانیزم شیر است. در شرایط عادی، نیروی فنر یا مکانیزم نگهدارنده باعث بسته ماندن شیر می‌شود. زمانی که فشار به نقطه تنظیم برسد، نیروی واردشده از طرف هوای فشرده بر مکانیزم شیر افزایش پیدا می‌کند. اگر فشار به محدوده‌ای برسد که شیر برای آن تنظیم شده است، شیر باز می‌شود و بخشی از هوای فشرده خارج می‌شود. با کاهش فشار، شیر دوباره بسته می‌شود تا از تخلیه غیرضروری هوا جلوگیری شود.

به زبان ساده، عملکرد شیر را می‌توان در سه مرحله خلاصه کرد:

1. فشار مخزن در محدوده مجاز قرار دارد و شیر بسته است.

2. فشار به مقدار تنظیم‌شده نزدیک می‌شود و مکانیزم شیر فعال می‌شود.

3. شیر باز شده و با تخلیه هوا، از افزایش بیشتر فشار جلوگیری می‌کند.

تفاوت شیر اطمینان و شیر تخلیه مخزن

این دو قطعه ممکن است به دلیل قرار گرفتن در اطراف مخزن با یکدیگر اشتباه گرفته شوند، اما کاربرد متفاوتی دارند.

بنابراین وجود شیر تخلیه به هیچ عنوان جایگزین شیر اطمینان مخزن هوای فشرده نمی‌شود.

محل نصب شیر اطمینان کجاست؟

محل نصب باید براساس طراحی مخزن و دستورالعمل سازنده تعیین شود. شیر اطمینان باید در نقطه‌ای نصب شود که بتواند فشار واقعی بخش تحت حفاظت را دریافت کند و عملکرد آن تحت تأثیر موانع یا تجهیزات نامناسب قرار نگیرد. یکی از نکات مهم، جلوگیری از قرار دادن شیر یا تجهیزی در مسیر بین مخزن و شیر اطمینان است که بتواند مسیر تخلیه را مسدود کند. الزامات OSHA نیز برای Air Receiverها درباره نصب و عملکرد شیرهای ایمنی مقررات مشخصی دارد. به همین دلیل محل نصب نباید صرفاً براساس راحتی دسترسی انتخاب شود و باید با نقشه و مشخصات فنی مخزن هماهنگ باشد.

فشار تنظیم شیر اطمینان چگونه تعیین می‌شود؟

فشار تنظیم شیر اطمینان یکی از حساس‌ترین پارامترهای آن است. این مقدار نباید به‌صورت دلخواه انتخاب شود، زیرا باید با مشخصات طراحی مخزن و فشار مجاز کاری آن هماهنگ باشد. یکی از مشخصات مهم روی پلاک مخزن، Maximum Allowable Working Pressure یا MAWP است. این مقدار نشان‌دهنده حداکثر فشار کاری مجاز تجهیز در شرایط تعیین‌شده طراحی است.

در مقررات OSHA برای Air Receiverها، شیرهای ایمنی فنردار باید به‌گونه‌ای باشند که فشار مخزن از MAWP بیش از ۱۰ درصد فراتر نرود. البته الزامات دقیق می‌تواند به استاندارد، طراحی تجهیز، مقررات محل نصب و مشخصات پروژه وابسته باشد؛ بنابراین تنظیم شیر باید مطابق مدارک فنی و الزامات مربوط به همان مخزن انجام شود.

ظرفیت تخلیه شیر اطمینان چه اهمیتی دارد؟

تنها داشتن یک شیر اطمینان کافی نیست؛ شیر باید ظرفیت تخلیه مناسبی نیز داشته باشد. اگر شیر نتواند در شرایط افزایش فشار مقدار کافی هوا را خارج کند، حفاظت مورد انتظار را ایجاد نخواهد کرد. ظرفیت شیر باید با شرایط سیستم، ظرفیت تولید هوا و مشخصات مخزن هماهنگ باشد. در سیستم‌هایی که کمپرسور می‌تواند حجم زیادی از هوا را وارد مخزن کند، این موضوع اهمیت بیشتری پیدا می‌کند. استانداردهای ASME برای تجهیزات کاهش فشار، موضوعاتی مانند ظرفیت، آزمایش عملکرد و مقاومت جریان را نیز مورد توجه قرار می‌دهند.

چه عواملی باعث افزایش فشار مخزن می‌شوند؟

افزایش فشار همیشه به دلیل خرابی خود مخزن اتفاق نمی‌افتد. عوامل مختلفی می‌توانند باعث شوند فشار سیستم از شرایط عادی خارج شود.

برخی از این عوامل عبارت‌اند از:

• خرابی سیستم کنترل کمپرسور

• تنظیم نادرست فشار

• خرابی شیرهای کنترلی

• عملکرد نامناسب تجهیزات اتوماتیک

• بسته شدن مسیر مصرف هوا

• انتخاب نادرست تجهیزات

• خرابی یا تنظیم نبودن شیر اطمینان

به همین دلیل سیستم حفاظت از فشار باید به‌صورت یک مجموعه در نظر گرفته شود و تنها به عملکرد یک قطعه وابسته نباشد.

ارتباط شیر اطمینان با کمپرسور

کمپرسور وظیفه تولید هوای فشرده را دارد و مخزن، هوای تولیدشده را ذخیره می‌کند. بنابراین اگر سیستم کنترل کمپرسور به هر دلیلی نتواند فشار را در محدوده موردنظر نگه دارد، شیر اطمینان یکی از تجهیزات حفاظتی مهم در مسیر مخزن خواهد بود. در یک سیستم استاندارد، فشار کاری کمپرسور، فشار مجاز مخزن و تنظیمات تجهیزات حفاظتی باید با یکدیگر هماهنگ باشند. به همین دلیل هنگام طراحی سیستم، نمی‌توان مخزن هوای فشرده را به‌صورت جداگانه از کمپرسور و تجهیزات کنترلی انتخاب کرد.

هنگام خرید شیر اطمینان به چه نکاتی توجه کنیم؟

برای انتخاب شیر مناسب، تنها توجه به اندازه اتصال کافی نیست. مشخصات فنی شیر باید با مشخصات مخزن و شرایط کاری سیستم مطابقت داشته باشد.

مهم‌ترین مواردی که باید بررسی شوند عبارت‌اند از:

فشار تنظیمی

فشار تنظیمی باید با فشار مجاز مخزن هماهنگ باشد و براساس مدارک فنی تعیین شود.

ظرفیت تخلیه

شیر باید ظرفیت کافی برای تخلیه هوا در شرایط موردنظر را داشته باشد.

سایز اتصال

سایز و نوع اتصال باید با محل نصب روی مخزن سازگار باشد.

محدوده دمای کاری

دمای کاری سیستم باید با محدوده مجاز شیر مطابقت داشته باشد.

جنس بدنه و قطعات

جنس شیر باید برای شرایط کاری، فشار و محیط موردنظر مناسب باشد.

استاندارد و گواهی

در کاربردهای صنعتی حساس، بررسی استاندارد، گواهی و مشخصات سازنده اهمیت زیادی دارد. ASME برای شیرهای کاهش فشار و تجهیزات حفاظت در برابر فشار بیش از حد، الزامات مشخصی در زمینه طراحی، آزمایش و صدور گواهی دارد. برای نمونه، برنامه‌های Certification مربوط به شیرهای حفاظت از فشار مخازن تحت فشار شامل کدهای مشخصی مانند Section VIII و Section XIII است.

بازرسی و نگهداری شیر اطمینان

حتی یک شیر باکیفیت نیز در صورت نگهداری نامناسب نمی‌تواند عملکرد مطلوب خود را حفظ کند. گردوغبار، خوردگی، رسوبات یا تغییر شرایط کاری می‌توانند بر عملکرد شیر اثر بگذارند. برنامه بازرسی باید براساس نوع تجهیز، شرایط کاری، دستورالعمل سازنده و الزامات قانونی تعیین شود. بررسی نشتی، خوردگی، سلامت ظاهری و اطمینان از باز و بسته شدن صحیح شیر از جمله مواردی هستند که باید مورد توجه قرار گیرند. نباید شیر اطمینان را بدون دلیل دستکاری یا تنظیم کرد. تغییر تنظیمات بدون دانش فنی می‌تواند باعث شود شیر در فشار نامناسب عمل کند.

آیا شیر اطمینان روی قیمت مخزن هوا تأثیر دارد؟

هزینه نهایی یک مخزن هوا تنها به حجم مخزن محدود نمی‌شود. جنس بدنه، ضخامت، فشار کاری، استاندارد ساخت، تجهیزات جانبی و نوع شیرهای ایمنی نیز می‌توانند روی هزینه نهایی اثر بگذارند. بنابراین هنگام بررسی قیمت مخزن هوا بهتر است مشخصات فنی چند محصول با یکدیگر مقایسه شوند. ممکن است یک مخزن در ابتدا قیمت پایین‌تری داشته باشد، اما تجهیزات جانبی، استاندارد ساخت یا الزامات نگهداری متفاوتی داشته باشد.

برای کاربردهای صنعتی، بررسی هزینه اولیه در کنار ایمنی، دوام و هزینه نگهداری می‌تواند تصویر دقیق‌تری از ارزش واقعی تجهیز ارائه دهد.

نکات ایمنی مهم در استفاده از مخزن هوا

مخازن تحت فشار باید مطابق دستورالعمل سازنده و مقررات ایمنی مربوط به محل نصب استفاده شوند. برخی نکات مهم عبارت‌اند از:

• از مخزن بالاتر از فشار مجاز آن استفاده نشود.

• شیر اطمینان از مدار خارج یا مسدود نشود.

• وضعیت شیر اطمینان به‌صورت دوره‌ای بررسی شود.

• آب و میعانات داخل مخزن به‌طور مناسب تخلیه شوند.

• خوردگی بدنه جدی گرفته شود.

• تغییرات و تعمیرات روی مخزن بدون تأیید فنی انجام نشود.

• مشخصات پلاک مخزن و فشار مجاز آن همیشه قابل مشاهده باشد.

اهمیت این موارد فقط تئوری نیست؛ OSHA در مقررات Air Receiver به الزامات مربوط به گیج فشار و شیرهای ایمنی پرداخته و نمونه‌های بازرسی این سازمان نیز نشان می‌دهد نبود شیر اطمینان می‌تواند به‌عنوان یک نقص ایمنی جدی تلقی شود.

راهنمای خرید مخزن هوا با شیر اطمینان مناسب

اگر قصد خرید مخزن هوا برای یک کارخانه یا کارگاه را دارید، ابتدا باید مشخصات سیستم هوای فشرده را تعیین کنید. دبی کمپرسور، فشار کاری، میزان مصرف هوا، حجم موردنیاز و شرایط نصب از جمله پارامترهای مهم هستند. پس از تعیین ظرفیت و فشار، باید تجهیزات حفاظتی از جمله شیر اطمینان متناسب با مخزن انتخاب شوند. بهتر است مشخصات شیر، فشار تنظیمی و ظرفیت تخلیه آن در مدارک فنی تجهیز ثبت شده باشد. همچنین هنگام مقایسه محصولات، تنها قیمت مخزن هوا را معیار انتخاب قرار ندهید. استاندارد ساخت، کیفیت جوشکاری، جنس ورق، ضخامت، تجهیزات ایمنی و خدمات پس از فروش نیز اهمیت دارند.

گروه صنعتی کمسان

انتخاب مخزن مناسب برای سیستم هوای فشرده نیازمند توجه هم‌زمان به ظرفیت، فشار کاری، نوع کمپرسور و شرایط مصرف است. گروه صنعتی کمسان در حوزه تجهیزات هوای فشرده و محصولات مرتبط با این سیستم‌ها فعالیت می‌کند و می‌تواند در انتخاب تجهیزات متناسب با نیاز مجموعه‌های صنعتی مورد بررسی قرار گیرد. برای خرید مخزن هوای فشرده، بهتر است مشخصات فنی تجهیز پیش از سفارش به‌صورت دقیق بررسی شود تا ظرفیت مخزن و تجهیزات ایمنی آن با شرایط واقعی خط تولید هماهنگ باشند.

سوالات متداول درباره شیر اطمینان مخزن هوای فشرده

شیر اطمینان مخزن هوای فشرده چه کاری انجام می‌دهد؟

این شیر برای حفاظت از مخزن در برابر افزایش بیش از حد فشار طراحی شده است و در فشار تنظیم‌شده، امکان تخلیه هوای فشرده را فراهم می‌کند.

آیا شیر تخلیه آب می‌تواند جای شیر اطمینان را بگیرد؟

خیر. شیر تخلیه برای خارج کردن آب و میعانات است، در حالی که شیر اطمینان وظیفه حفاظت در برابر فشار بیش از حد را دارد.

فشار شیر اطمینان چگونه تعیین می‌شود؟

فشار تنظیمی باید براساس مشخصات طراحی و فشار مجاز کاری مخزن و الزامات استاندارد و مقررات مربوط تعیین شود.

آیا می‌توان شیر اطمینان را خودمان تنظیم کنیم؟

تنظیم شیر اطمینان بدون دانش فنی و بدون توجه به مشخصات مخزن توصیه نمی‌شود. تغییر تنظیمات باید توسط فرد واجد صلاحیت و مطابق دستورالعمل سازنده و الزامات مربوط انجام شود.

هنگام خرید مخزن هوا باید شیر اطمینان هم بررسی شود؟

بله. شیر اطمینان یکی از تجهیزات مهم ایمنی مخزن است و باید از نظر فشار تنظیمی، ظرفیت تخلیه، سایز اتصال، استاندارد و سازگاری با مخزن بررسی شود.

جمع‌بندی

شیر اطمینان مخزن هوای فشرده یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های هوای فشرده است. وظیفه اصلی آن جلوگیری از افزایش فشار مخزن فراتر از محدوده مجاز و فراهم کردن مسیر تخلیه در شرایط فشار بیش از حد است.

عملکرد صحیح این تجهیز به انتخاب مناسب، فشار تنظیمی درست، ظرفیت تخلیه کافی، نصب اصولی و بازرسی دوره‌ای وابسته است. به همین دلیل، هنگام خرید مخزن هوا نباید تنها ظرفیت و قیمت را بررسی کرد؛ بلکه تجهیزات ایمنی و استانداردهای ساخت نیز باید در نظر گرفته شوند.

استانداردهای ASME و الزامات ایمنی مربوط به Air Receiverها نیز اهمیت حفاظت در برابر فشار بیش از حد را مورد توجه قرار می‌دهند. انتخاب مخزن و شیر اطمینان متناسب با شرایط واقعی سیستم می‌تواند به افزایش ایمنی و قابلیت اطمینان تجهیزات هوای فشرده کمک کند.
